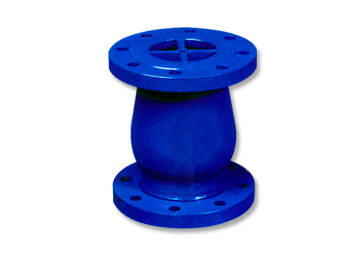

静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失极小。阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声。具有静音关闭的特点。
该阀主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对泵的损害。
主要外形尺寸:
|
公称通径DN（mm） |
L |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
240 |
|
125 |
300 |
|
150 |
350 |
|
200 |
450 |
|
250 |
500 |
|
300 |
550 |
|
350 |
575 | (法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准)
主要技术参数:
|
型号 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
|
公称压力 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|
公称通径 |
DN50-250mm |
|
最高工作压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
密封试验压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
壳体试验压力 |
1.5MPa |
2.4MPa |
3.75MPa |
|
主要零件材料 |
阀体、导流体 |
灰铸铁 |
球墨铸铁 |
|
阀座、轴承、阀瓣、轴 |
铝青铜或铬铸铁 |
|
弹簧 |
铸铁 | |
