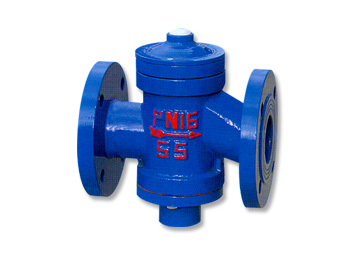

自力式流量控制阀(ZL47)


产品概述:
    ZL47F-16自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量,并将通过阀门的流量保持恒定。应用于集中供热、中央空调等水系统中,使管网的流量调节一次完成,把调网工作变为简单的流量分配。免除了热源切换时的流量重新分配工作,可有效地解决管网的水力失调。
结构及特点:
    ZL47F 16系列自力式流量控制阀是按被控管线需要设定流量,并可锁定设定状态。可自动消除管线的富余压力。能使分支管线间流量调节互不干扰,直接流量数字显示,公称压力为1.6Mpa,介质温度为O-120℃,阀体材质采用灰铸铁、碳素钢、锻压铜合金,内件材质采用铜合金、不锈钢。
安装说明:
  应按阀体箭头所示的水流方向安装,切勿装反,在管道上可垂直安装亦可水平安装。流量设定方法:用专用
扳手,打开保护盖,旋转阀杆,使刻度线调速到设定流量的对应值。应另设关断阀门。

公称直径(mm)
安装方式
阀长(mm)
H1(mm)
H2(mm)
恒定流量(m3/h)
重量(KG)
Dn15
螺纹连接
100
60
50
0.2-1
0.6
Dn20
110
60
50
0.3-1.5
0.6
Dn25
115
60
50
0.5-2
0.7
Dn32
法兰连接
130
70
70
1-4
4
Dn40
210
90
100
1.5-6
11
Dn50
225
100
105
2-8
12
Dn65
1240
130
110
3-12
15
Dn80
280
159
170
5-20
27
Dn100
295
175
185
10-30
30
Dn125
320
180
200
15-45
40
Dn150
350
210
220
30-70
63
Dn200
435
230
285
40-180
104
Dn250
515
310
385
100-300
189
Dn300
610
405
485
150-500
218
Dn350
625
420
545
200-788
265
