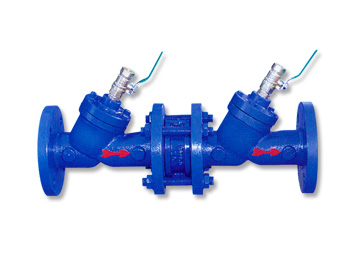

| 防污隔断阀(HS41X) |
产品概述:
HS41X防污隔断阀，是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠。
主要部件材料:
| 序号 |
零部件名称 |
选用材料 |
| 1 |
阀体 |
铸铁、球墨铸铁、铸钢 |
| 2 |
阀盖 |
铸铁、球墨铸铁、铸钢 |
| 3 |
阀盘 |
球墨铸铁 |
| 4 |
弹簧 |
不锈钢、铬钒钢 |
| 5 |
放污阀 |
黄铜 | 主要技术参数:
| 公称压力：1.0～2.5Mpa |
| 公称通径：50 ～600mm |
| 适用介质：水 |
| 适用温度：0～80℃ |
| 法兰标准：GB/T 17241.6 GB/T 9113 |
| 度验标准：GB/T 13927 AP1598 | 主要外形连接尺寸:
|
|
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
470 |
538 |
635 |
660 |
770 |
880 |
1035 |
1214 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
|
H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 | |
|
