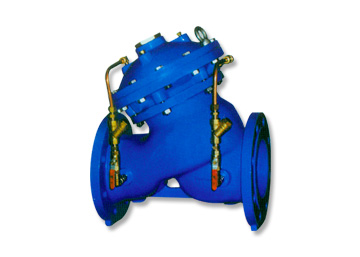

多功能水泵控制阀(JD745X-10\16\25)


用途:
    多功能水泵控制阀安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止质倒流,防止水锤及水击现象的产生。兼具电动阀。逆止阀和水锤消除器三种功能。可有效地提高供水系统的安全可靠性。
特点:
  1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
  2、操作方便。只需操作水泵电机启闭按扭。阀门即按照水泵操作规程实现自动开闭。
  3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻。
主要技术参数:
  1、公称压力:1 OMPa、1 6MPa、2 5MPa
  2、最低动作压力:≥0 04MPa
  3、缓闭时间:3~60s(可调)
  4、适用介质:水
  5、介质温度:0~80℃
主要结构尺寸:

DN
L
H
D
D1
n-d
1.0MPa
1.6MPa
2.5MPa
1.0MPa
1.6MPa
2.5MPa
1.0MPa
1.6MPa
2.5MPa
50
205
293
165
165
165
125
125
125
4-18
4-18
4-18
65
216
328
185
185
185
145
145
145
4-18
4-18
8-18
80
250
364
200
200
200
160
160
160
8-18
8-18
8-18
100
320
418
220
220
235
180
180
190
8-18
8-18
8-22
125
365
481
250
250
270
210
210
220
8-18
8-18
8-26
150
415
543
285
285
300
240
240
250
8-18
8-22
8-26
200
500
673
340
340
360
295
295
310
8-18
12-22
12-26
250
605
792
395
405
425
350
355
370
12-22
12-26
12-30
300
698
927
445
460
485
400
410
430
12-22
12-26
16-30
350
787
257
505
520
555
460
470
490
16-22
16-26
16-33
400
914
1188
565
580
620
515
525
550
16-22
16-30
16-33
450
978
1281
615
640
670
565
585
600
20-26
20-30
20-36
500
978
1256
670
715
730
620
650
660
20-26
20-30
20-36
600
1200
1600
780
840
725
770
20-30
20-36
700
1450
1750
895
910
840
840
24-30
24-36
800
1560
1900
1015
1025
950
950
24-33
24-36
900
1800
2100
1110
1050
28-33
1000
2000
2400
1230
1160
28-33

安装示意图:
