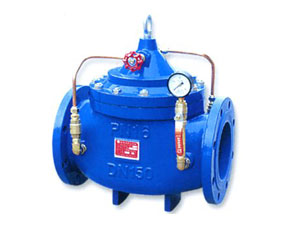

缓闭消声止回阀针对高层、超高层建筑设计，用于解决高层建筑生活用水、消防用水系统中，要求流量大、灵敏度高、流阻较小、止回密封效果好、要求不产生水锤的场合。该产品具有设计合理，使用寿命长等优点。
性能特点:
◆结构新颖合理、合理运用液压原理控制论
◆工作平稳可靠、流量大
◆阀瓣快开慢闭、无水锤冲击(关闭时间可调1
◆止回密封效果好、使用寿命时间长
◆安装维修方便
安装要求:
◆在缓闭消声止回阀前必须安装过滤器。
◆安装时应注意阀体箭头标注方向。为方便维护保养，应在止回阀周围留一定空间。
◆应在能够保证维修止回阀时切断水源的位置安装相应通径的截止阀。
 结构尺寸:
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |
可能出现的故障及排除方法:
|
故障现象 |
故障原因 |
排除方法 |
|
关闭不严或不关闭 |
|
●进出水口万向装反
●主阀膜片破损
●小止回阀损坏
●球阀未开启
●阀体内有异物 | |
|
●调整过来
●更换主阀膜片
●更换小止回阀
●开启球阀
●清理 | |
|
有异常声音 |
|
| |
