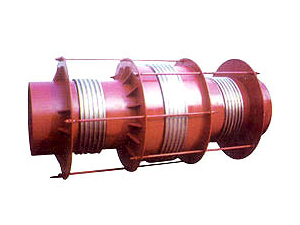

型号：本厂生产波纹管伸缩节（不锈钢波纹管伸缩节）DN600-DN4000,
压力级别0.25MPa-0.6MPa。
波纹管伸缩节连接方式：①法兰连接式 ②接管连接式
波纹管伸缩节产品轴向补偿量：60mm-300mm
1、不锈钢波纹管伸缩节结构简图
2、
不锈钢波纹管伸缩节产品代号
举例：0.6TZP500×8/16-JB
表示公称通径为500，工作压力为0.6Mpa,大波纹管为8个小波，小波纹管为16个波，连接形式为不锈钢接管的直管压力平衡式波纹补偿器。
3、不锈钢波纹管伸缩节结构特点
不锈钢波纹管伸缩节的两端各有一个工作波纹管，中间有一个平衡波纹管，补偿器通过受力构件（舌管）来承受内压推力。
4、不锈钢波纹管伸缩节补偿特点
该不锈钢波纹管伸缩节能补偿管系的轴向位移，内压推力自身平衡。适用于不宜设置固定支架的高物位直管系或大直径管线中。
5、波纹管伸缩节安装使用注意事项：
该不锈钢波纹管补偿器一般应用在架空直管线上，水平安装。
6、大拉杆横向不锈钢波纹管伸缩节对支座作用离得计算；
轴向弹性力：Fx=Kx(f*X)
式中：Kx——轴向刚度，N/mm
X ——轴向实际变形量mm
f——计算系数，当预变形（包括△X=0时）f=1/2。当不进行预变形时，f=1。
7、波纹管伸缩节应用举例
（ 不考虑温度对补偿量及刚度的修正）
某碳钢管道，公称通径600mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道的布局（如图）需安装一直管压力平衡式波纹补偿器，用于吸收管道60mm的轴向热位移，补偿器疲劳破坏次数按15000次考虑，试计算支座A、B的受力。
解：（1）根据管道的热位移X=60mm，查样本可选用0.6TZP×6/12-J，轴向补偿量X0=80mm，轴向刚度Kx=319N/mm。
（2）对补偿器进行预变形，预变形量△X为：
（3）A、B支座受力的计算：
FA=Kx(1/2X)=3190×60/2=95700（N）
FB=-FA
即支座A、B分别承受9.6吨的推力。
