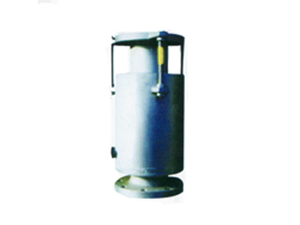

轴向型外压式波纹补偿器(TWY)

轴向外压补偿器用途:
轴向外压式补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。
轴向外压补偿器型号:
本厂生产DN32-DN1600,压力级别:0.1Mpa-2.5Mpa
产品轴向补偿量:
18mm-400mm
一、结构简图

二、型号示例

举例:0.6TWY500×8JB
表示:公称通径为500mm,工作压力为0.6MPa(6kg/cm2)波数为8个,不锈钢管连接的轴向型外压补偿器
注:疏水口的设置按用户要求。
三、结构特点
    轴向外压补偿器轴向外压膨胀节)由一个或多个波纹管通过中间接管串接在一起,两端分别与内封板和封底板焊接后,再分别与通管外管相连、波纹管波数较多。
四、使用说明:
轴向外压补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。
五、安装使用事项:
  (1)安装时疏水口向下。
  (2)现场安装完后,必须拆除拉杆。
  (3)安装是介质流向与补偿器的流向标志一致。
六、轴向外压补偿器对支座作用力的计算:(不考虑温度对补偿量及刚度的修正)
例:一碳钢管路,公称通径500mm,工作压力0.6MPa;介质温度350°C ,环境最低温度-10°C,安装温度为20°C,管线长如图,疲劳破坏次数要求3000次。要安装一外压补偿器,试计算补偿器对支座的作用力。
外压补偿器一般安装位置如下(图示):

解:(1)热变形计算:△L=a·t·L=0.0133×360×30=143.6mm
(2)根据使用条件和热变形计算数据,查样本可选用0.6TWY500×8F,N=3000次,
X0=192mm Kx=272N/mm。(不做预变形)
(3)A、B管架受轴向力:
内压推力:Fp=100·P·A=100×0.6×2445=146700N
轴向弹力:Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=146700+39059.2=185759N
