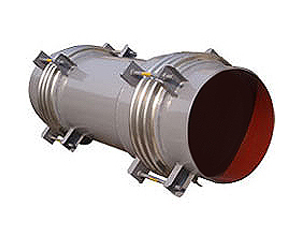

小拉杆横向波纹补偿器(XLB型)

型号示例:
小拉杆横向型波纹补偿器
举例:0.6XLB500FB-1500
表示公称通径为500mm,工作压力为0.6Mpa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹补偿器

使用说明:
小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0 )均单独用作轴向补偿或横向补偿的最大值,此种情况应分别满足以下关系式:\

X1≤Xo Y1≤Yo

X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:

此时,X1,Y1为同时存在轴向位移及横向位移的实际值。

小拉杆横向波纹补偿器对支座作用力的计算:

应用举例:(不考虑温度对补偿器及刚度的修正)


 某碳钢管道,公称通径500mm,工作压力0.6Mpa,介质温度350摄氏度,环境最低温度-100摄氏度,补偿器安装温度20摄氏度,根据管道布局需安 装一小拉杆横向型波纹补偿器,用以补偿50mm的轴向位移及30mm的横向位移,已知L=50,补偿器疲劳破次数按15000次考虑,试计算支座A的受力。
