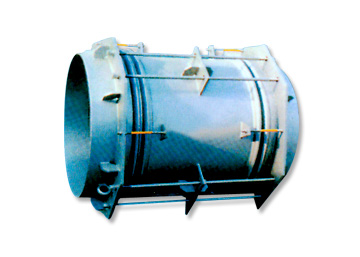

大拉杆横向波纹补偿器(DLB)

 小拉杆横向补偿器由两个波纹管,长中间接管以及大拉杆等零件构成。大拉杆具有承受内压推力的能力。
    用途:大拉杆横向型波纹补偿器可以补偿弯曲管道的横向位移和角位移
   生产DN100-DN5000,压力级别0.1Mpa-2.5Mpa
    连接方式:1、法兰连接 2、接管连接
    产品横向补偿量:根据用户要求

一、型号示例:
大拉杆横向波纹补偿器(DLB)
举例:0.6DLB500-FB-1500
表示:公称通径为500mm,工作压力为0.6MPa,长度为1500mm,不锈钢法兰连接的大拉杆横向波纹补偿器。

二、使用说明:
大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和角位移。

三、大拉杆横向波纹补偿器对支座作用力的计算:
   横向弹力: Fy=Ky·Y      弯矩:M=Fy·L
式 中: Ky-横向刚度 N/mm   Y-横向实际位移(变形量)mm
L-管架到补偿器中点的距离   m。

四、应用举例(不考虑温度对补偿量及刚度的修正)
  某碳钢管道,公称通径500mm,工作压力0.6MPa,介质温度350℃,环境最低温度-10℃,补偿器安装温度20℃,根据管道布局(如图)需安装一大拉杆横向型补偿器,用于补偿AB管段160mm的横向位移,补偿器疲劳破坏次数按15000次考虑,试计算支座AC的受力。
解:(1)根据AB管段的横向位移
Y=160mm,查样本可选用0.6DLB500-FB-2000,横向补偿量Y0=193mm,横向刚度Ky=22N/mm
  (2)A、C支座受力计算
计算时考虑“冷紧”且冷紧量可取实际补偿量的一半即1/2Y。
  FA=Ky·160/2=22×80=1760(N)   MA=FA×2=1760×2=3520(N·m)
FB=Ky·160/2=22×80=1760(N)   MB=FB ×2=1760×2=3520(N·m)
即:A,C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
